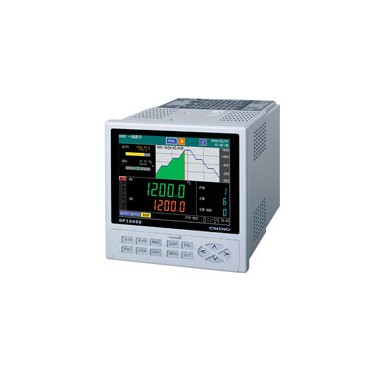

日本千野CHINO 图形程序控制器/设定器DP-G系列
DP-G 系列是 DP 系列高性能程序控制器和程序设置器的继任者，多年来一直享有很高的支持率。采用5.6英寸彩色液晶显示屏，精度0.1%，采样率0.1秒，操作设置可视性高，监控画面先进。它可以存储多达 200 种程序模式和多达 4000 个步骤。
易于查看的彩色液晶显示屏提供了对各种数据（如程序模式）的清晰可见性
除集中显示外，还提供各种监控画面，包括放大数字显示、棒图显示和趋势显示
易于使用的日文设置菜单
提供28点接点输出、16点接点输入、模拟量传送输出（选件）、通讯接口（选件），便于系统构建
标配PC参数编辑软件
设置器模型提供数字输出类型，允许无错误的程序模式信号输出
类型列表
控制器
| 调整模式（输出） | 外壳颜色 | |
|---|---|---|
| 灰色的 | 黑色的 | |
| ON-OFF脉冲类型 | DP1010G000-G10 | DP1010G000-B10 |
| ON-OFF伺服型（标准负载规格） | DP1020G000-G10 | DP1020G000-B10 |
| 电流输出类型 | DP1030G000-G10 | DP1030G000-B10 |
| SSR驱动脉冲型 | DP1050G000-G10 | DP1050G000-B10 |
| 电压输出型（普通型） | DP1060G000-G10 | DP1060G000-B10 |
| ON-OFF伺服型（微小负载规格） | DP1080G000-G10 | DP1080G000-B10 |
| 电流输出型（高精度型） 4 mA 至 20 mA DC | DP10A0G000-G10 | DP10A0G000-B10 |
| 电流输出型（高精度型） 1 mA 至 5 mA DC | DP10B0G000-G10 | DP10B0G000-B10 |
| 电压输出型（高精度型） 0 V 至 10 V DC | DP10C0G000-G10 | DP10C0G000-B10 |
二传手
| 设定输出信号 | 外壳颜色 | |
|---|---|---|
| 灰色的 | 黑色的 | |
| 数字输出 (RS-422A) | DP3-10G000-G10 | DP3-10G000-B10 |
| 模拟输出（4 mA 至 20 mA） | DP3-20G000-G10 | DP3-20G000-B10 |
| 模拟输出（0 V 至 10 V） | DP3-40G000-G10 | DP3-40G000-B10 |
| 模拟输出（0 V 至 1 V） | DP3-50G000-G10 | DP3-50G000-B10 |
| 数字输出 (RS-485) | DP3-70G000-G10 | DP3-70G000-B10 |
*还提供用于广域控制的DP2000G。联系我们了解详情。
规格
控制器规格
| 输入信号 | 热电偶：B、R、S、K、E、J、T等 直流电压：±10 mV、±20 mV、±50 mV、±100 mV、±5 V、±10 V 直流电流：20 mA 电阻温度计：Pt100、JPt100等 | |
|---|---|---|
| 准确率评估 | 输入范围的 ±0.1% ±1 位（在标准操作条件下） * 有单独的详细额定值说明。 | |
| 参考结补偿精度 | K、E、J、T、N、Platinel II：±0.5°C 或更低 上述以外：±1.0°C 或更低 | |
| 采样率 | 大约。0.1 秒 | |
| 燃尽 | 热电偶、直流电压（±50 mV 或更低）和电阻温度计标配有烧断功能。 | |
| 额定电源电压 | 100 V 至 240 V AC 50/60 Hz（通用电源） | |
| 重量 | 大约。1.7 公斤 | |
| 输出格式 | 电流输出型、ON-OFF脉冲型、电压输出型、SSR驱动脉冲型 | |
| 调整设定值 | PID 8 种 P：0% 到 999.9%（0 用于 2 位置操作） I：0 到 9999 秒（0 相当于无穷大） D：0 到 9999 秒 | |
| ON-OFF脉冲类型 | 输出信号： | ON-OFF脉冲导通信号 |
| 联系能力： | 电阻负载 100 V 至 240 V AC 30 V DC，5 A 或更低 电感负载 100 V 至 240 V AC 30 V DC，2.5 A 或更低 | |
| ON-OFF伺服型 | 输出信号： | ON-OFF伺服导通信号 |
| 联系能力： | 标准负载规格： 电阻负载 100 V 至 240 V AC 30 V DC，5 A 或更低 电感负载 100 V 至 240 V AC 30 V DC，2.5 A 或更低 微小负载规格： 电阻负载 100 V 至 240 V AC 30 V DC，20 mA 或更低 电感负载 100 V 至 240 V AC 30 V DC，20 mA 或更低 | |
| 电流输出类型 | 输出信号：4 mA 至 20 mA DC 或 1 mA 至 5 mA 负载电阻：750 Ω 或更小 | |
| SSR驱动脉冲型 | 输出信号： | 输出电压： |
| ON-OFF脉冲电压信号 | ON 电压 12 V DC ±20% OFF 电压 0.8 V DC 或更低 | |
| 输出信号 | 输出信号：0 V 至 10 V 输出阻抗：约 10Ω | |
| 报警点数 | 4分+4分（扩展分配设置） | |
二传手规范
| 输出信号 | 模拟输出 4 mA 至 20 mA DC、0 V 至 1 V DC、0 V 至 10 V DC 数字输出 RS-422A、RS-485 |
|---|---|
| 输出更新周期 | 0.1 秒 |
| 准确率评估 | 输出范围的 ±0.1% |
| 解决 | 大约。1/50000 |
| 输出阻抗 | 大约。10Ω |
| 负载电流 | 电流输出400Ω以下，电压输出50kΩ以上 |
