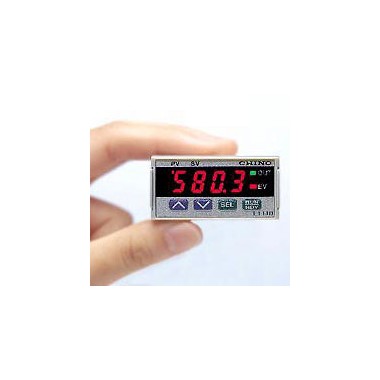

日本千野CHINO LT110 系列数字指示控制器
LT110 系列是 48×24mm 尺寸的紧凑型指示控制器。适用于半导体制造设备、电子零件制造设备、食品加工机械、包装机械、成型机械等各种系统。
紧凑、轻量、节省空间
控制器体积小，因此可有效缩小系统和控制面板的尺寸。全多量程
热电偶 5 型和 RTD 4 型，多量程输入可用。PID自整定功能
便于温度控制的各种功能
传感器校正、设定值锁定、设定值限制、控制输出关闭、警报激活延迟定时器等功能。符合 CE 标志和 IP-65。
控制器符合欧洲安全标准CE标志，前部符合IEC标准IP65防尘防滴结构。
楷模
| 楷模 | 规格 |
|---|---|
| LT11010000-00A | 全多输入/ON-OFF脉冲类型 |
| LT11030000-00A | 全多输入/电流输出型 |
| LT11050000-00A | 全多输入/SSR驱动脉冲型 |
| LT11110000-00A | 热电偶多输入/ON-OFF脉冲类型 |
| LT11130000-00A | 热电偶多输入/电流输出型 |
| LT11150000-00A | 热电偶多输入/SSR驱动脉冲型 |
测量范围
| 输入类型 | 输入范围 | |
|---|---|---|
| 热电偶 | 到 | 0至1370°C |
| Ĵ | 0至1000°C | |
| 和 | 0至800°C | |
| 铂II | 0至1390°C | |
| ñ | 0至1300°C | |
| 热电阻 | 铂100 | -199.9 至 850.0°C |
| -200 至 850°C | ||
| JPt100 | -199.9 至 500.0°C | |
| -200 至 500°C | ||
规格
输入规格
| 输入信号 | 热电偶…K、N、J、E、Platinel II RTD…Pt100、JPt100 |
|---|---|
| 准确率评估 | 热电偶输入…±0.3% 的输入量程 ±1digit 或 ±2°C，以较大者为准 RTD 输入…±0.2% 的输入量程 ±1digit |
| 温度测量单元 | °C |
| 采样周期 | 大约。0.25 秒。 |
| 燃尽 | 上限倦怠是标准 |
| 允许信号源电阻 | 热电偶输入…100Ω 以下 RTD 输入…10Ω 以下 1 线 |
| 测量输入偏移 （传感器校正） | -100.0 至 100.0°C |
控制规格
| 控制开关周期 | 大约。0.25 秒。 |
|---|---|
| 控制系统 | PID（也可提供 2 位控制） |
| 汽车改装 | 标准（可手动设置PID常数） |
| PID 值 | P…0 到每个范围大。值 I…0 到 3600 秒。 D…1 到 3600 秒。 |
| 控制差距 | 0.1 至 100.0°C（仅适用于 2 位控制） |
| 防复位饱和 | 汽车 |
| 输出规格 | ･ON-OFF 脉冲类型 输出信号…ON-OFF 脉冲导通信号 接点容量…电阻负载 250V AC 3A 电感负载 250V AC 1A ON-OFF 脉冲周期…约 1秒。到 120 秒。･电流 输出型 输出信号…4～20mA DC 负载电阻…550Ω以下 ･SSR驱动脉冲型 输出信号…脉冲电压信号 On ON 12V DC ±(0～+2V) max. 40mA 脉冲周期…约。1秒。至 120 秒。可调节的 |
报警规格
| 报警点 | 1分 |
|---|---|
| 温度报警类型 | 偏差上限警报、偏差下限警报 值偏差上限警报、值偏差下限警报 偏差上限警报 带待机功能 偏差下限警报 带待机功能 值偏差上限警报 带待机功能 值偏差下限警报 带待机功能 值上限警报, 值下限报警 值上限报警带待机功能 值下限报警带待机功能 |
| 回路断线警报 | 当控制输出为大时，警报被激活。或迷你。并且过程值在设定时间内变化不超过设定范围。 加热器断线、传感器断线、控制设备故障检测
|
| 报警死区 | 0.1 至 100°C |
| 报警输出 | 集电极开路 24V DC 0.1A（大） |
显示器规格
| 显示系统 | LED 4 位 |
|---|---|
| 显示内容 | PV 和 SV 开关 各种参数设置内容 |
一般规格
| 电源电压 | 100V-240V AC 50/60Hz 通用电源 |
|---|---|
| 工作温度范围 | 0～50℃、35～85%RH（无结露） |
| 能量消耗 | 大约。5VA |
| 安装 | 面板安装 |
| 重量 | 大约。100克 |
