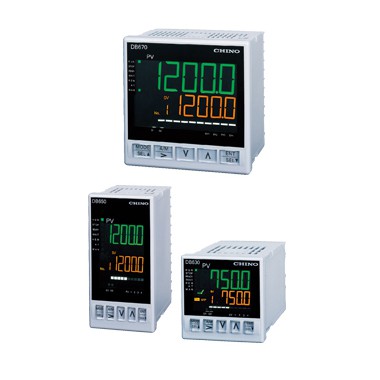

日本千野CHINO DB630系列数字指示控制器
DB600系列是缩小了DB1000系列功能的数字指示控制器，在具备必要功能的同时实现了实惠的价格。DB600系列是显示精度±0.1%、控制间隔0.1sec的数显控制器。明亮的宽视角液晶显示器用于易于查看的显示单元。控制系统可根据目标从 PID 控制或 Z 控制中选择。三种尺寸可用于各种场所，与传统产品相比，装置的深度更短。
大且易于
查看的 LCD 采用宽视角 LCD。5位、11段显示，实现了人眼友好的设计。
可使用我们独创的控制算法 可使用
从 PID 控制发展而来的独创 Z 控制系统。它对抑制过冲和缩短热控制的稳定时间很有效。
新的自动调谐
与传统的自动调谐相比，新的自动调谐能够抑制过冲并缩短稳定时间。
楷模
| 楷模 | 控制输出（输出 1） |
|---|---|
| DB630 | ON-OFF脉冲输出型、电流输出型、SSR驱动脉冲型、电压输出型 |
| DB650 | ON-OFF脉冲输出型、电流输出型、SSR驱动脉冲型、电压输出型 |
| ON-OFF伺服型 | |
| DB670 | ON-OFF脉冲输出型、电流输出型、SSR驱动脉冲型、电压输出型 |
| ON-OFF伺服型 |
规格
输入规格
| 输入信号 | 热电偶、RTD、直流电压 |
|---|---|
| 测量范围 | 热电偶 15 型、RTD 3 型、直流电压 4 型 |
| 准确率评估 | ±0.1%FS ±1digit 测量范围 * 详情请参阅目录。 |
| 参考结补偿精度 | ±1.0°C（环境温度 23°C ±10°C） ±2.0°C（上述以外的温度） |
| 采样率 | 大约。0.1秒。 |
显示器规格
| 楷模 | DB670 (96×96mm) | DB650 (48×96mm) | DB630 (48×48mm) |
|---|---|---|---|
| 展示 | 段式LCD（LED背光） | ||
| 字符高度 (PV) | 21.5毫米 | 13.7毫米 | 10.5mm |
控制规格
| 楷模 | DB670 | DB650 | DB630 |
|---|---|---|---|
| 控制间隔 | 大约。0.1秒。 | ||
| 输出类型 | ON-OFF脉冲输出型、ON-OFF伺服型*、电流输出型、SSR驱动脉冲型、电压输出型*DB630不附带。 | ||
设定规格
| 楷模 | DB670 | DB650 | DB630 |
|---|---|---|---|
| SV 相关 | SV 8 型恒值操作（多 5 位设置），SV 变化率 | ||
| 控制相关 | PID 8 型 *DB630 不附带。 | ||
一般规格
| 楷模 | DB670 | DB650 | DB630 | |
|---|---|---|---|---|
| 电源电压 | 100 至 240V AC (±10%) 24V AC/DC (±10%) | |||
| 电源频率 | 50/60Hz (±2%) | |||
| 能量消耗 | 100 至 240V 交流规格 | 大限度。12VA | 大限度。10VA | 大限度。7VA |
| 24V AC/DC 规格 | 大限度。12VA（24V AC），大。6W（24V DC） | 大限度。7VA（24V AC），大。W（24V 直流） | 大限度。大 4VA（24V AC）3W（24V DC） | |
| 工作温度/湿度范围 | 温度 -10 至 50°C（近距离安装：-10 至 40°C） 湿度 20 至 90%RH（-10 至 31°C） | |||
| 安装 | 面板安装型 | |||
| 外形尺寸 | W96×H96×D65mm （深度不含端子盖） | W48×H96×D65mm （深度不含端子盖） | W48×H48×D80mm （深度不含端子盖） | |
| 重量 | 大约。240克 | 大约。150克 | 大约。120克 | |
