日本千野CHINO 红外线透射式测厚仪IRMA7800S

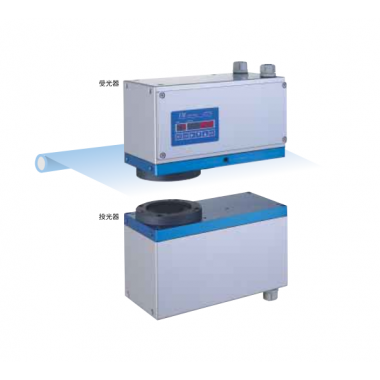

IRMA7800S是一种光泛/受光分离型红外吸收式测厚仪，可以在线非接触测量透过红外线的薄膜厚度和薄膜上的涂层厚度。
减少外部光等外部干扰的影响 与反射式测厚仪相比，它减少了外部光等表面反射的影响。
输出更新周期 28ms，可进行高速测量 可在生产线上进行实时测量。
配备自诊断功能 输出自诊断异常，易于维护。
型号列表
| 产品名称 | 格式 |
|---|---|
| 红外线透射式测厚仪 | IRMA7800S |
| 设置指示灯 | IRGMEG3R |
探测器规格
| 测量方法 | 红外线吸收型 | |
|---|---|---|
| 光源 | 钨丝灯泡 | |
| 测量直径 | 约 φ5 mm（泛光灯与受光器之间的距离为 50 mm 时） | |
| 输出信号 | 模拟信号： 4～20mA DC 输出精度±输出范围的0.2% 负载电阻500Ω以下 通信接口：RS-485（MODBUS） | |
| 输出更新周期 | 28ms | |
| 展示 | 测量值：LED 5 位显示 校准曲线编号等：LED 2 位显示 | |
| 校准曲线 | 提供 1 至 3 阶校准曲线校正功能 | |
| 校准曲线编号 | 99（大） | |
| 算术函数 | 双色比操作 | |
| 平滑操作 | 时间常数0-99秒 | |
| 自诊断功能 | 自诊断异常时显示及通讯输出 | |
| 工作温度限制 | 0～50℃（空气冷却用空气需要45℃以上。但仪表用空气为干燥空气，空气温度约30℃以下）。 | |
| 电源 | 24V DC （由随附的电源装置 IR-WEP 提供。电源装置：100 至 120V AC，50 / 60Hz） | |
| 能量消耗 | 约36VA | |
| 案子 | 铝铸件 | |
| 大量的 | 约 8 kg（泛光灯和接收器各约 4 kg） | |
| 安装方法 | 螺栓悬挂方式（M8螺栓泛光灯和接收器各4个） | |
设置显示规格
| 输入信号 | RS-485 |
|---|---|
| 输出信号 | 模拟信号：4～20mA DC，2输出*（负载电阻500Ω以下） *多头用，1号和2号检测器各1个输出 通信信号：RS-232C、RS-422A或RS-485指定 |
| 展示 | 测量值显示（LED 5 位）、检测器编号 CH.No.、参数显示 |
| 电源 | 100-240V AC 50 / 60Hz |
| 能量消耗 | 高达 15VA |
| 工作温度限制 | 0-50℃ |
| 大量的 | 约0.6kg |
