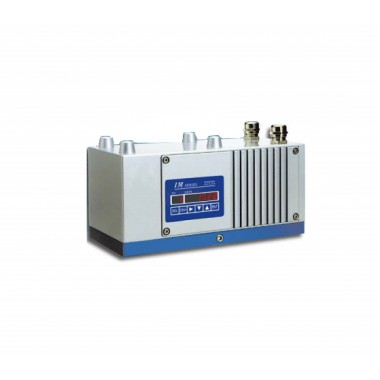

日本千野CHINO 红外多功能分析仪IM系列
（水分/有机化合物/薄膜厚度/涂层厚度）
IM 系列是利用红外吸收技术测量产品水分、有机化合物、膜厚、涂层厚度等的多红外波长分析仪。使用从近红外到红外区域的大十个波长，可以进行各种成分的测量。此外，多可以同时测量四个成分。
支持多种接口。
配备RS-485（MODBUS）、以太网（LAN）和模拟输出。
高速、高灵敏度、多重计算。
28ms的输出更新间隔和理想的光学设计，实现了高速、高灵敏度的测量。计算方面，还有 2 色、3 色的比率计算，以及考虑了多成分可变因素并可以进行佳条件设置的多元回归计算，可用于每个校准曲线的单独设置。
易于维护的设计带有自诊断功能。
电机、电源、灯等，设计考虑用户维护方便。
楷模
多功能分析仪
| 名称 | 楷模 | |
|---|---|---|
| 镜子类型（反射） | 一般水分 | IRMA1100□□ |
| 对于高水分 | IRMA1200□□ | |
| 对于微量水分 | IRMA1300□□ | |
| 用于厚度/涂层 (NIR) | IRMA7100□□ | |
| 用于薄膜厚度/涂层（IR） | IRMA7200□□ | |
| 光纤类型（反射/透明） | 一般水分 | IRMA2100□□ |
| 对于高水分 | IRMA2200□□ | |
| 厚度/涂层 | IRMA8100□□ | |
*光纤类型需要光纤。
红外多功能分析仪
| 测量系统 | 红外线吸收型 | |
|---|---|---|
| 测量波长 | 多达 10 个波长 | |
| 测量元件 | 多4个成分 | |
| 测量距离/直径 | 镜子类型： | 测量距离 300mm（可安装在 200 至 400mm） 直径 50×50mm（测量距离为 300mm） |
| 纤维类型： | 带镜头…φ20/25mm to φ40/100mm 不带镜头…φ20/15mm to φ50/50mm（透明为特殊） | |
| 输出信号 | (1) 模拟信号：4 至 20mADC，±0.2%FS（负载电阻 500Ω 或更低） (2) 通信信号：RS-485 (MODBUS)…标准 (3) 以太网 (LAN) *(3) 不能使用带 RS-485。 | |
| 输出更新间隔 | 28ms | |
| 显示设定 | 数据显示，设定值显示，各种设置可键入 | |
| 校准曲线 | 线性方程到三次方程，和多元回归方程校准曲线校正功能可用（次到第二次校正） | |
| 校准曲线编号 | 99（大） | |
| 计算功能 | 2色和3色比例计算，多元回归计算 | |
| 平滑处理 | 0～99.9秒，可自由设定 | |
| 校准 | 可以用检查板进行校准 | |
| 自诊断功能 | 自诊断异常情况下的触点和通讯输出 | |
| 校正输入功能 | 通过外部 4 至 20mA DC 输入（1 个输入）校正测量数据（样品温度校正，其他） | |
| 接点输入/输出 | 接点输入（Di）：可通过接点输入输入预设、数据保持或实时/平滑切换中的一种功能。接点输出（Do）：可以从自诊断功能（1b）或高/低报警（1a）中选择一种功能作为接点输出。 | |
| 工作温度范围 | 工作温度范围 0 至 50°C（如果工作温度为 45°C 或更高，则需要冷却空气。仪器使用约 30°C 或更低的干燥空气。 | |
| 电源 | 24V DC（由附件电源单元 IR-WEP 提供。支持电源单元：100 至 120V AC，47 至 450Hz） | |
| 能量消耗 | 大约。30VA | |
| 联系 | 端子连接（电缆密封套） | |
| 案子 | 铝铸件 | |
| 重量 | 大约。4.3公斤 | |
设置显示单位
| 输入信号 | RS-485（来自检测器），多可连接 9 个设备 |
|---|---|
| 输出信号 | (1) 模拟信号：4 至 20mADC，3 路输出 *（负载电阻 500Ω 或更低） * 多头时，1 号、2 号、3 号检测器各输出 1 路 (2) 通信信号：指定 RS-232C、RS-422A , 或 RS-485 |
| 输出缩放 | 数字键盘设置（0.1 步） |
| 输出更新间隔 | 通讯输出：28ms×连接检测器数量 |
| 展示 | (1)测量值显示□□□□.□（小数点位置可变更） (2) Head No. CH.No.、参数显示 |
| 平滑 T | 平滑计算时的平滑时间设定/T=0.1～99.9s |
| 校准操作 | 插入输出检查板时，通过按键操作或外部接点进行校准。 |
| 保持/预设操作 | 通过按键操作或外部接点保持/预设显示和输出。 |
| 校准曲线校正 | 输入校准曲线在线校正，线性方程到二次方程校正 |
| 外部设定功能 | Head No. CH.No.，可以进行校准、保持、预设。 |
| 报警功能 | 超出设定范围时，触点输出（1 个输出）到 HCL 端子。 |
| 自我诊断 | 检测器自诊断异常状态时的触点输出 (1b)，带有指示灯指示。 |
| 电源 | 100 至 240V 交流 50/60Hz |
| 能量消耗 | 大 15VA |
| 工作温度范围 | 0至50°C |
| 案子 | 阻燃聚碳酸酯 |
| 安装方法 | 面板嵌入式安装 |
| 重量 | 大约。0.6公斤 |
光纤单元
| 测量距离/直径 | 带镜头… | φ20/25mm至φ40/100mm |
|---|---|---|
| 没有镜头… | φ20/15mm至φ50/50mm | |
| 纤维长度 | 标准1.5m，大5m（反射光纤处） 标准2m，大10m（透明光纤处） | |
| 光纤保护 | 不锈钢波纹管 | |
| 小弯曲半径 | R100mm | |
| 工作温度范围 | 0至150°C | |
| 空气净化功能 | 带镜头…不带吹扫功能 不带镜头…5 至 20NL/min | |
| 附件 | 水平安装支架、法兰支架 | |
